圆盘保压仪

  • 2019-03-26
  • 面议
  • 80 次
  • 0
  • 吕经理
  • 金湖县闵桥工业集中区建设西路16号
  • 暂无

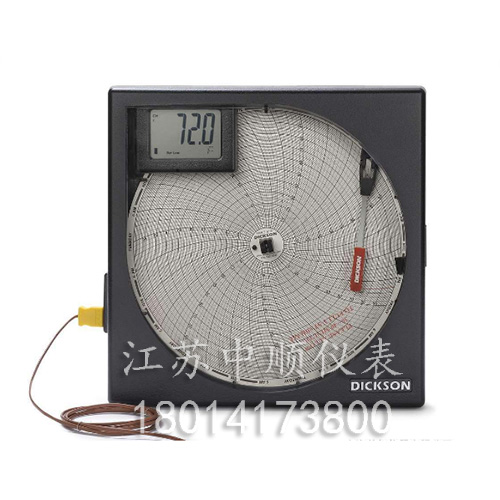

圆盘保压仪

圆盘保压仪简介:
      圆盘保压仪采用具有国际水平的的开关电源,在抗各种电源干扰方面有了很大提高,且能在交流电压波动极宽的地区正常工作,仪表结构采用积木形式,改变了传统制造工艺,提高了仪表的可靠性,数字显示测量值一目了然。广泛的应用于轻纺、食品、环保、化工、矿山、冶金、石油、发电等企业以及科研单位,用于对被测参数进行自动测量,指示和记录工作。

圆盘保压仪
圆盘保压仪原理:
      被测参数首先转换成直流电讯号,输入到讯号模块,进行线性化处理,经差分放大器放大到1VDC左右,然后传输到如下三个回路当中,回进入记录系统,通过与参比电位器相比较,输出正或负的偏差讯号,然后,经功放级驱动弧线电机移动,直接托动记录笔和参比滑线电阻达到新的平衡,从而形成一个没有任何附加传动的快速响应的闭循环平衡系统。伺服电路的速度反馈电路,进一步改善了快速相应特性,数显中圆图记录仪从而实现了无振荡、无噪声、无传动变差以及快速相应记录的特点。
圆盘保压仪技术条件:
1、测量显示方式:四位0.8"数码管显示;
2、基本指示误差:不超过全量程的±0.5%;
3、不灵敏区:不超过全量程的±0.2%;
4、平衡时间:小于1秒;
5、记录误差:不超过全量程的±1%;
6、记录纸:24小时标准线性园图记录纸或按用户需要定制;
7、设定值显示方式:四位0.5"数码管显示;
8、控制点设定范围:不小于全量程的 5~100%;
9、设定值附加误差:不超过全量程的±1%;
10、控制反应时间:1.5秒左右;
11、圆盘保压仪触点容量:AC220V/2A;
12、供电电源:AC220V±10%/50HZ;
13、消耗功率:小于10VA;
14、绝缘电阻:电源端子对地  DC500V/20MΩ以上;
       输入信号对地  DC500V/20MΩ以上;
                     输入信号对电源 DC500V/20MΩ以上;
15、绝缘强度:电源端子对地  AC1500V/1分钟;
          输入信号对地  AC500V/1分钟;
                      输入信号对电源 AC500V/1分钟;
16、环境温度:-10~500C;相对湿度:小于90%RH;
17、重量:小于7.5公斤;
18、zui大外形尺寸:长×宽×高:280×280×160(mm);
19、安装开孔尺寸:260×260 (mm)。
圆盘保压仪安装:
安装前应按本说明书调校与标定部分对仪表的主要功能进行检验。
安装环境
仪表应避免在以下场所安装或使用:
1、高温(>500C)或高湿(>80%RH)环境;
2、有腐蚀性气体的环境;
3、靠近强振动源的场所;
4、靠近强电场或强磁场,如电弧炉、电力变压器、变频器等;
5、灰尘过多。
圆盘保压仪安装角度
仪表安装的倾斜角度,前、后、左、右均不可超过15°
      ZSY-XWG系列圆盘保压记录仪用引进的先进技术巧妙运用于本仪表,从而使仪表具有极高的价格性能比。本仪表具有结构简单、灵敏度高、记录稳定、维修方便等特点。该产品是我们根据冶金、电炉、热处理、食品加工等行业的特点,专门研制开发的产品。在仪表的心脏部分(平衡用滑线电阻),本产品采用了导电塑料电位器,提高了分辨率,使用寿命比贵金属绕线式高十倍以上,代替了传统圆图的多齿轮传动结构,减少了仪表构件,从而提高了仪表的可靠性。产品采用高新光电集成电路技术,来控制报警系统,具有独立报警、报警精度高、仪表重量轻等诸多特点、优点。数显中圆图记录仪厂家可以在化工、冶金、钢铁、机械、石油、发电、水泥、烧结等工矿企业以及科研单位,用于对被测对象进行自动测量。如果带有不同类型的附加装置,还能对被测对象进行各种自动调节。
圆盘保压仪主要技术参数:
指示精度:±0.5%
记录精度:±1%
控制精度:±0.5%
设定范围:0~100%(两组)
行程时间:≤5S
指示不灵敏区:±0.25%
标尺刻度长:550mm
记录有效宽度:87.5mm
记录走纸速度:24小时/周
圆盘保压仪输出接点容量:交流220V1A(交流无感负载);直流28V2A (纯阻负载)
工作环境:温度0~50℃    相对湿度≤90%
电源电压:220V±10%   50Hz±5%
消耗功率:≤20VA
仪表重量:8kg
外形尺寸:280×288×200mm
开孔尺寸:260×260mm
圆盘保压记录仪的使用:
根据接线图接好线,并检查仪表接线完好,打开仪表表门,打开电源,指示灯指示,仪表 可以正常使用。

本文摘自江苏中顺仪表有限公司(http://jszsyb.fht360.com),转载需标明出处。
