江苏涡轮流量计安装注意以下几点

日期:2019-05-15点击数:122赞数:0

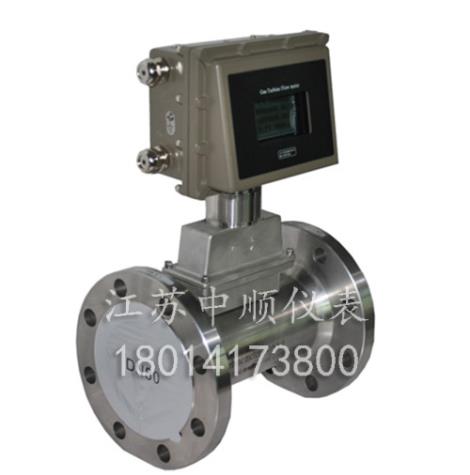

     江苏中顺仪表有限公司的涡轮流量计为了在工业现场运用得到很好的精确度,我们需要在江苏涡轮流量计的选型和安装方面做出正确的选择,涡轮流量计是根据客户的流量选择合适的口径,在选型正确的情况下,我们来讲解一下涡轮流量计的安装方面的几点要求。

    点:型号选择。虽然涡轮流量计有其测量范围宽的优点,但对工业锅炉进行热平衡测试时,还是应该根据工业锅炉负荷的大小正确的选择流量计的型号。一般地,涡轮流量计的口径除应与现场原有进水的管道一致外,更重要的是流量计的流量与工业锅炉进水的流量一致,特别要注意工业锅炉的额定负荷,即工业锅炉的单位时间的进水,以及水泵的瞬间流量是否超过涡轮流量计的单位时间的瞬间流量。涡轮流量计的测量范围即选择在线性流量工作,一般为了正确地进行计量,其瞬间流量可控制在线性流量的70%以下,即可保证涡轮流量计准确的计量。


    第二点:正确安装。在工业锅炉热平衡测试中,涡轮流量计的安装及配管是极重要的环节。实践证明,由于各种原因,引起 的计算结果误差过大,都是由于没有正确使用安装的结果。去掉各种人为的错误因素外,随意的安装使用引起涡轮流量计两端的流体变化,流体的雷诺数增高,相对的降低了涡轮流量计的准确度。
安装涡轮流量计,首先应避免配管震动场合,注意配管有应力的场所,并注意配管随温度上升产生膨胀力使它的机壳变形,造成测量误差。其次是对电路的保护,主要是对前置放大器的保护,应尽量避免使它受到强辐射和其他电器设备磁场对传感线匝的影响而出现故障。涡轮流量计的安装位置虽然可选择水平倾斜,甚至是垂直的位置,但随安装位置的不同,其工作曲线将有所变化,如图2那样,故一般选择水平状态的安装位置。

  第三点:配管要点

涡轮流量计的流量特性决定了其工作曲线受流量计前后管路的影响,故要求在涡轮流量计 部分必须采用很长的直管方式,这是为了消除流体紊流的影响而保持均匀的层流状。一般要求在 部分的直管长为15D以上(D为涡轮流量计的口径)。x部分直管长度为4D以上,而管径和涡轮流量计应一致。其实影响涡轮流量计特性的 是管路中回流的存在,因而 的部分长度应根据更前面的配管状态不变更,因为其管道弯段和口径的变化影响流速速度分布和旋流的存在,也是影响涡轮流量计测量精度的主要原因,特别是对紊流影响为。


同时,在现场安装涡轮流量计时,尤为注意的是流量计的入口法兰垫圈一定不能突出,连接管段内也勿存留突出部分。笔者一次在咸阳某厂进行工业锅炉热平衡测试时, 是因为安装工人不注意而使垫圈突出,使涡轮流量计明显的显示过错数字。此外,还应注意流量计截至阀一定要安装在 部分,而在 部分截至阀阀门务必全部打开,采取以上的措施都是为了防止涡轮流量计 部分产生紊乱。

        第四点:布线的注意事项一般的前置放大器传感电缆,因避免来自外部的感应噪声,因此要采用屏蔽电缆,信号接收器也要屏蔽接地。同时,信号传输电缆也不能与动力线接近,更不能平行布缆。
